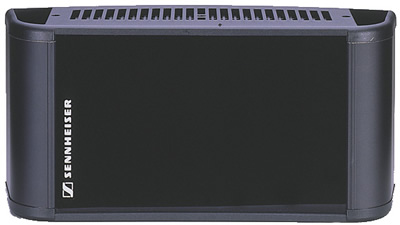

SZI 1015 红外线发射板
概述
SZI1015 发射板功率为 2W ，覆盖面积达 400 平方，发射板的开和关由调制器的射频信号 (RF) 自动控制。来自调制器的 RF 信号通过 BNC 接头传送， RF 信号、直流的输入、输出都是以并联连接的。发射板有一个 5/ 8 ” 的螺丝口，以及3/ 8 ” 、1/ 2 ” 的转换口，这样可以让发射安装在任何的建筑物上( 例如天花、墙壁 ) 。
| 特点 | |
 |
有白色和黑色两种颜色选择 |
|
|
2W 发射板，使用新的载波频率 2.3 和 2.8MHz |
|
|
最大覆盖面积为 400 平方 |
|
|
发射板之间以“手拉手”方式连接 |
|
|
多种安装螺纹（吊架）： 5/8” 、 3/8” 、 1/2” |
|
|
自动开关机功能 |
| 交货 | |
|
|
1 个SZI 1015 发射板 |
技术参数：
|
|
红外线发射管 |
72 |
|
|
平均发射功率 |
2W |
|
|
载波频率范围 | 30kHz-6MHz |
|
|
电压阀值 ( 自动开关功能 ) |
50mV |
|
|
工作电压 (NT1015或SI1015 供电 ) |
25-30V DC |
|
|
耗电（工作时/待机） |
0.7A ，在 25V 时/ 最大 60mA |
|
|
最大覆盖面积 | 400 平方 |
|
|
重量 | 1.3kg |
|
|
体积 |
250*100* 80mm |
|
|
Audio-XLR connector | BNC - Socket |
相关配件：
| 描述 |
型号
|
订货号
|
|
 |
供电器 |
NT 1015
|
04560
|
| 可为一个 SI 1015 调制器和二个 SZI 1015发射板供电，有适应欧洲、美国和英国电源的不同型号。 | |||
 |
BNC 连接线 1m |
GZL 1019-A1
|
02324
|
|
|
带BNC头的同轴线（50 Ω ），长1米 | ||
|
|
BNC 连接线 5m |
GZL 1019-A5
|
02325
|
|
|
带BNC头的同轴线（50 Ω ），长1米 | ||
|
|
BNC 连接线 10m |
GZL 1019-A10
|
02326
|
|
|
带BNC头的同轴线（50 Ω ），长10米
|
||
 |
BNC 接头 |
GZV 1019A
|
02368
|
| 连接两条带BNC头的同轴线 | |||
 |
固定安装板 |
GZP 10
|
03193
|
| 吊装固定安装板，使用 3/8" 螺丝可将SZI 1029直接固定或通过 GZG 1029调节好角度固定SZI 1029。 | |||
 |
旋转接头 |
GZG 1029
|
03226
|
| 发射器的旋转接头，SZI 1029 和 SZI 1015 可以直接连接，SI 30 和 SZI 30 需要 IZK 20 装备夹。 | |||
 |
抗震落地支架 |
MZT100
|
01883
|
| 金属，带柔软的橡胶外套可有效抑止环境噪音防震。优良的稳定性，3/8"的螺纹连接话筒支架或其他的设备，黑色。 | |||
