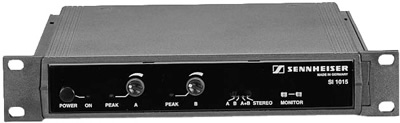

SI 1015 2通道红外线发射主机
概述
SI1015 宽频调制器采用可靠的载波频率 2.3 和 2.8MHz ,有三种工作模式:单通道、双通道、立体声。调制器有两个平衡式 XLR-3 音频输入和红外线监听发射管。
SI1025 可以应用在 SZI1015 和 SZI1029 发射板,发射板的两种信号适用于两种 RF 射频接口。
特点 | |
|
两个载波频率 2.3 和 2.8MHz |
|
单通道、两通道和立体声三种工作方式,监听红外线管,独立的隔离带 ( 射频和直流输 |
|
出到发射板 ) |
|
红外线 (IR) 监听 |
|
直流电源输出 |
技术参数:
|
调制方式 |
窄带调频 (FM) 模式 |
|
输出幅度 |
+/- 40 kHz |
|
载波频率 |
2.3 和 2.8MHz |
|
输入阻抗 | 600 Ω |
|
工作电压 |
24-30 V DC |
|
耗电 |
小于 140mA |
|
体积 | 1/2 19", 1 U (224x44x173 mm) |
|
重量 | 800 g |
|
音频XLR接口 | 2 个 XLR-3, symet. |
|
射频 (RF) 输出 | 2*BNC 接口 |
|
峰值偏差 | +/- 56 kHz |
|
输入电压范围 | 10 mV.....5 V (Line) |
